Seznámení se s plynovými koncovkami hadic začneme u nezákladnějšího pravého závitu. Skládá se z matice, pertlovacího soudku. Matice má pravý závit a dodává se s hadicí pro první montáž. Pokud hadici měníte za stávající a pertlovací soudek máte již s maticí na trubce, jednoduše jej z hadice sejmeme a přišroubujeme hadici na stávající závit.
Takto hadici obdržíte z prodejny a takto ji při první montáži také namontujete. Pertlovací soudek ani matici nesundaváme, nasadíme na konec trubky, který jsme rovně seřízli a zbavili špon a otřepů. Celou hadici nasuneme na doraz a pomocí stranových klíčů utahujeme. Použijeme spíše víc síly tak aby spoj byl těsný, ale ne tolik, abychom strhli závit.
Matice levý závit slouží ke spojení volně stojících spotřebičů, nikoliv ke spojení spotřebičů zabudovaných. Levý závit najdeme na regulátoru, pokud nejde o regulátor podivné české normy, na který se hadice nasadí a spoj páskuje. Tato norma je v Evropě již dost archaická, ale zodpovědní mají jiné starosti, než se starat o bezpečnost plynových spojení. Levý závit snadno poznáme podle drážek na plochách matice, matice s pravým závitem tyto drážky nemají
Spojení rychlospojkou slouží k rychlému propojení spotřebiče a zdroje. Zpravidla by mělo jít o plynovou zásuvku pevně zabudovanou na stěně, ze zadní strany připojenou ocelovou trubkou k rozvodu a z přední strany samicí rychlospojky. Vytažení rychlospojky by mělo být mechanicky zabezpečné tak, aby hadice nešla vysunout bez uzavření přívodu plynu.
Tato hadice, která se vyrábí teprve pár měsíců slouží k propojení fitinky s pertlovacím soudkem, z čehož plyne, že montáž se provádí stejným způsobem jako u koncovky hadice s pravým závitem. Nasadit na doraz a utáhnout. Toto spojení je doporučeno jen jako nouzově, vždy dáváme přednost předepsanému rozvodu z ocelových (nikoliv měděných) trubek.
Koncovka hadice pro napevno připojené regulátory k trubce plynového rozvodu, například Secumotion, Caravan, nebo Duo Control. Při utahování je bezpodmínečně nutno použít originální klíč z plastu, jinak dojde k poškození spoje. Ten se utahuje velmi jemně. Připojovací závit nejde použít na nic jiného, než uvedené regulátory. Uvnitř je těsnění, při hrubé manipulaci dojde k poškození.
Převlečná matice pro plynové lahve německé normy. Hadice jde připevnit i na českou plynovou lahev s použitím redukce 310/610, naleznete zde. Německou koncovku lze přimontovat na německé lahve, ale českou koncovku na německou lahev nepřipevníte. Tam je nutno koupit německý regulátor s příslušnou redukcí. Matice se na německou láhev, případně redukci utahuje rukou, případně klíčem 320/364. Nepoužívejte kleště, nebo jiné hrubé nářadí, brzy si opotřebujete těsnění v láhvi, případně adaptéru.
Vždy se držte zásady, že po jakékoliv manipulaci s plynovými spoji před spuštěním kontrolujeme těsnost, nikdy přitom nepoužíváme otevřený oheň. Plamen netěsného plynu může být malý a nepozorovaně hořet a následně způsobit velký požár. Nouzově použijeme roztok mydlinkové vody, při netěsnosti se dělají bublinky. Případně si koupíme sprej na detekci unikajícího plynu, který funguje podobně, také ukáže netěsnost bublinkami.
Na našich stránkách najdete mnoho dalším informací o práci s propan butanem a jeho vlastnostech, například Propan butan - několik důležitých informací.
Obrázky si kliknutím zvětšíte.
Hodnotilo 0 uživatelů
Regulátor pro malá vozidla konstruovaný pro maximální úsporu místa. Pro busy Volkswagen Westfalia do roku 2005 je určen pravoúhlý, pro auta od 2006 regulátor formovaný do U.
Pro připojení k plynovým patronám se šroubovacím závitem. Pro regulaci tlaku na jmenovitý tlak plynového spotřebiče. S uzavíracím ventilem.
Caravan regulátor typ 61-F501 16 bar se skládá z regulátoru, únikového jistícího ventilu, otočného ventilu, rychlospojky RVS8 s rychlouzávěrem. Připojení na trubku 8 mm, nikoliv na hadici!

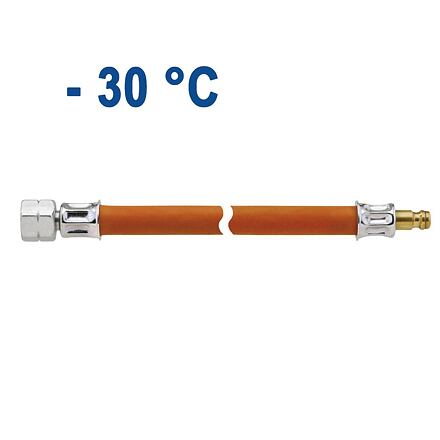

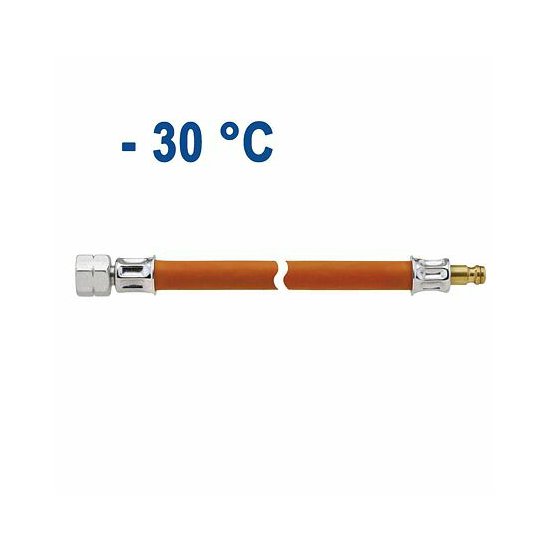

Plynová hadice s rychlospojkou 30 cm x PROPOJOVACÍ HADICE 1/4'' 30 CM MRAZUSTÁLÁ , připojovací hadice s levým závitem a rychlospojkou
